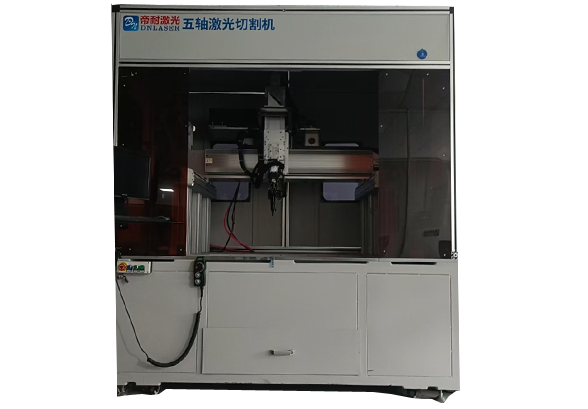

五軸激光切割機

專注行業8年，帝耐激光，專注專長

五軸激光加工裝備其原理是在原有數控機床X 、Y 、Z三個直線軸聯動的基礎上，增加A/C兩個旋轉軸，從而使加工頭獲得分別以X、Z 軸兩個直線軸為軸線旋轉(或擺動)的A/C 軸兩個自由度；上述的五個軸在帝耐激光五軸控制系統控制下實現五軸聯動，在加工中就可以使激光頭始終垂直于工件的被加工面，實現所謂的“法向加工”。因此，特別適合于加工表面形狀特別復雜、但同時又必須以機加工保證精度的工件。

價格咨詢 >>

產品中心

塑料激光焊接機

- 軌跡激光焊接塑料機 - 準同步激光焊接塑料機 - 熔深激光塑料焊接裝備 - 圓柱形塑料激光焊接機 - 激光繞軸塑料焊接機 - 透明材料塑料焊接機 - 同步塑料激光焊接機 - 保險杠激光切焊一體機
激光刻字打標/機

- 產線打標機 - 金屬激光打標機 - 非金屬激光打標機 - 紫外激光打標機 - 皮秒打標機 - 三維激光雕刻機 - 晶圓軟(硬)刻字機
全域激光清洗機

- 平臺激光清洗機 - 手持激光清洗機
精密激光切割機

- 澆口激光切割機 - 精細激光切割機 - 啞鈴激光雕刻機 - 高分子材料激光切割機(SMC) - 五軸激光切割機

留言咨詢

產品概述

帝耐激光五軸裝備還具有以下特點：

1.完成工件三維切割以外，還可用于平板切割。同時在此平臺上可實現焊接模塊切換，擴展為激光焊接平臺，實現一機多能。24小時不間斷穩定生產，適用于批量生產。

2.傳統關節機械手中，各關節軸之間相互銜接，從機械手固定底座開始向加工頭依次排開，精度誤差會累積產生，導致最終加工成品誤差幾何式增長。三維五軸加工機軸各軸之間相互獨立，龍門雙驅結構穩定性高，可保證長期高速高精穩定切割。

3.龍門雙驅的結構，床身采用一體化整體焊接加工成型，高剛性、高動態響應的橫梁，同時采用專用導軌基座、直線導軌的雙邊齒輪齒條雙電機驅動，可以雙工位工作，也可以雙激光頭工作，甚至可根據生產需求再定制。

產品特點：

龍門式機構，橫梁移動，結構緊湊，專用于熱成型件的切割，三維頭實現 n*360° 無限旋轉，配置旋轉交換工作臺，高精度，高效率

產品參數

產品名稱/型號	DNWZ2000CO2	DNWZ3000FC
有效工作臺尺寸	2000×3000mm(可定制》	1500X3000mm(可定制》
激光器	CO?	Fiber
激光功率	2000瓦	3000瓦(可定制)
切割材料	各種高分子材料例如PP,PE,ABS. SMC,PCM,碳纖維，皮革等	切割各種金屬材料以及部分非金屬例如SMC,黑色PCM等
臺面工位數	單/雙工位
Z軸行程	600mm(可以定制)
五軸行程/精度	A軸±135°精度≤1弧分	A軸±135°精度≤1弧分
	A軸±135°精度≤1弧分	A軸±135°精度≤1弧分
整體機床	厚壁方鋼焊接，在加工面有加厚鋼帶焊接加工，在壟門床身部位都煌有加強筋，(經有限元分析設計制造)床身，龍門所有加工面都經過數控五面銑加工成型
整機方案	采用五軸聯動	采用五軸聯動
控制系統	帝耐激光控制系統
加工速度	5m/min-100m/min(依據客戶使用的激光功率和材質確定加工速度)
空運行速度	X/Y軸40m/min,Z軸15m/min
重復定位精度	±0.03mm/1m
軌跡精度	±0.03mm/1m
潤滑系統	自動注油系統(大功率齒輪泵，容積式注油器。每個注油0.02ML)
防塵系統	滑塊加防塵條刷，加有整套吸塵系統
適用軟件代碼	精雕/文泰/UG/TYPE3/MASTERCAM等國際通用G代碼
工作電壓	380V,50/60HZ,50A
氣源要求	0.6-0.8Mpa
外圍	采用鈑金圈密閉
工作溫度	0-30°
工作濕度	≤80%
激光等級	四級
冷卻系統	水冷
